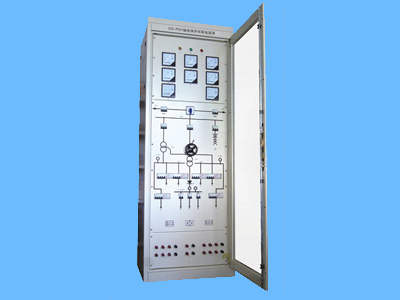

BOK-GDY型继电保护试验电源
BOK-GDY型继电保护试验电源

                                                                                                                     BOK-GDY型继电保护试验电源

1 概述
BOK-GDY型继电保护试验电源是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源,为提高继电保护试验工作的质量,保障人身、设备安全提供了可靠保证。
1.1  用途:适用于发电厂、变电站及大中型工业企业,可作为标准的继电保护试验电源。
1.2  特点
1.2.1 交流电源采用大容量隔离变压器,将系统电源与试验电源进行隔离,并在初级与次级之间加装屏蔽层,使试验电源免受电网暂态过程和其它谐波干扰。变压器采用△ /Y0接线方式,大大削弱了三次谐波,保证了电源质量。
1.2.2 直流电源可以连续平滑的调节电压,以适应不同试验项目的需要;
1.2.3 交流电源的控制均采用DZ47系列自动开关,它动作迅速,寿命长,有短路、过负荷自动跳闸的功能。该开关性能稳定、灵敏度高、动作可靠,确保设备及试验人员的安全。
2 产品结构
2.1  本试验为车式结构(见附图一),底部装有万向轮,现场使用灵活,移动方便。全部设备装在密封车内。试验后面板装有带锁活动门,方便维护。
2.2  仪表、指示灯、控制开关都装在正面面上,输入、输出导线可通过接线柱连接。
3 电气性能
3.1  绝缘电阻:在标准试验大气条件下,装置各回路与外壳之间绝缘电阻不小于5MΩ;各独立回路之间绝缘电阻不小于5MΩ。
3.2  介质强度:在标准试验大气条件下,上述各回路以及各独立回路之间分别能耐受交流50Hz,电压2kV(有效值),历时1min试验,而无绝缘击穿或闪络现象。
3.3  冲击电压:在标准试验大气条件下,各交流回路和直流回路分别对外壳,应能承受5kV(峰值)的标准雷电波短时冲击检验。
3.4  交流回路使用DZ47-60小型自动开关,机械寿命通断>2万次,瞬时分断电流可达(4~7)Ie。
4 技术参数
4.1   交流部分
4.1.1   额定输入电压:三相220V/380V,频率50Hz。
4.1.2   额定输出电压:220V/380V,三相四线,共三路输出;
58V/100V,三相四线,共两路输出。
4.1.3   三相输入平衡时,输出不平衡度小于1%。
4.1.4   三次谐波分量小于3%。
4.1.5   输入变压器容量15kVA,在八小时工作制情况下,****输出电流为3×22.8A。
4.2   直流部分
4.2.1   电源输入为交流三相380V。
4.2.2   输出直流电压0~250V连续可调,分两路输出。
4.2.3   整流变压器容量5kVA,在八小时工作制情况下,****输出电流20A。
4.2.4   输出直流纹波系数K<1.5%。
4.3  各个分支回路输出功率之和,不得超过输入****功率。
5 使用条件
5.1  使用场所应有防止雨雪侵袭的措施。
5.2  海拔高度不超过2000 m。
5.3  周围空气温度:-5℃~+40℃。
5.4  在40℃时空气湿度≤50%,在较低温度时允许有较高的相对湿度,在20℃时≤90%。
5.5  使用场所机械振动振幅不大于0.05mm,频率不大于600次/分。
5.6  安装倾斜度与铅垂线相差不大于5°。
5.7  周围介质无爆炸危险,无导电尘埃与腐蚀性气体。
6 工作原理
6.1  电气原理图(附图二)。
6.2  电路介绍。
6.2.1  试验用一隔离变压器供电,接线方式△ /Y0,一次侧为380V,采用三相四线式供电。由1QF、2QF、3QF控制引人,其中,1QF为总电源开关,装有黄、绿、红三只信号指示灯指示三相电源电压;2QF为交流输出部分电源开关,指示灯4HD指示电源电压;3QF为直流输出部分电源开关,指示灯5HD指示电源电压。
6.2.2  220/380V电压输出共三路,分别由QF1、QF2、QF3控制,电压表1PV和转换开关1KK可监测三相输出电压。经电源后面板的接线柱端子、插座两种形式输出。
6.2.3  58/100V电压输出共两路,分别由QF4、QF5控制,电压表2PV和转换开关2KK可监测三相输出电压。经电源后面板的接线柱端子输出。
6.2.4  0~250V直流输出共两路,分别由QF6、QF7控制,电压表3PV、电流表2PA可监测输出情况。经电源后面板的接线柱端子输出。
7 使用说明
7.1  投入电源前应检查所有开关均应在断开位置,调压器逆时针调节至零位。
7.2  合上1QF,三相电源指示灯亮。
7.3  合上2QF,隔离变压器带电,交流电源指示灯亮,切换1KK、2KK观察输出380V、100V各相电压。
7.4  合上QF1,接线柱AC380V输出Ⅰ带电;合上QF2,接线柱AC380V输出Ⅱ带电;合上QF3,插座AC380V输出Ⅲ带电。
7.5  合上QF4,接线柱AC100V输出Ⅳ带电;合上QF5,接线柱AC100V输出Ⅴ带电。
7.6  合上3QF,整流变压器带电,直流电源指示灯亮;顺时针调节调压器,电压表3PV指示直流电压。
7.7  合上QF6,接线柱直流输出Ⅵ带电;合上QF7,接线柱直流输出Ⅶ带电
7.8  停用时,将所有开关断开,调压器逆时针调到零位。
7.9  本试验台输出各级电压,既可分别使用,也可同时使用。如果同时使用,必须参照隔离变压器的容量,以免过载。
8 订货须知
8.1  本公司可根据用户要求设计不同结构形式的继电保护试验电源,用户在订货时应说明具体要求(或提供图纸)。
8.2  本公司可代用户设计不同性能的电源(或按用户提供图纸定制)。
8.3  订货时应注明屏体尺寸、颜色,订货数量等。
8.4  说明书中配置如有更改恕不另行通知,以随货图纸、资料为准。
