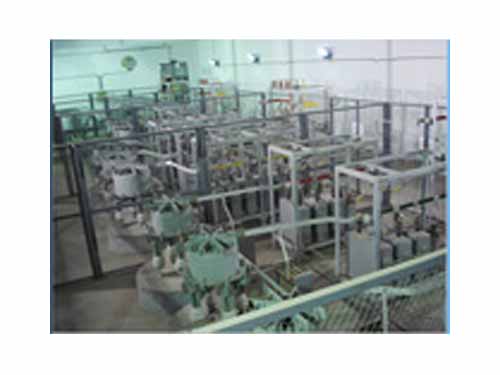

BOK-FC高压滤波及无功补偿装置
BOK-FC高压滤波及无功补偿装置

  设备概述

由于现代工业越来越多的使用自动化设备(整流器、变频器、中频炉、逆变器、电解槽和电弧炉等),这些非线性负载在运行过程中会产生大量的高次谐波注入系统,引起系统电压电流波形畸变,造成电能质量恶化,威胁供电系统中电气设备的正常运行。

高压BOK-FC无源滤波装置是专门治理供电系统中谐波的。该装置以治理谐波为主,防止和避免与电网产生并联谐振,同时对系统提供工频无功补偿功率,改善电网电能质量,滤波装置由滤波电抗器和滤波专用电容器构成。电抗器和电容器在特征次谐波频率下形成LC串联谐振,对该次谐波相当于一个低阻抗通道,使谐波电流大部分流入滤波回路。FC型滤波及无功补偿装置滤波********,能够将谐波绝大部分吸收,维护良好的用电环境,保障电气设备安全运行,同时还能提高电网功率因数,收到良好的经济效益。

本成套装置可以是一个支路(柜)和一个控制器单独成套;也可以是多个滤波支路共用一个控制器组成一套

主要设备构成

  滤波电抗器

·滤波电抗器采用单相干式空芯结构

·铜质或铝质导体

·电感值在±5%内连续可调,调谐****简单

·电抗器可采用水平安装或三相垂直叠装。

  滤波专用电容器

·滤波电容器为单相电容器,极板析边,顶部大爬距双瓷套管输出结构

·电容器****值与最小值之比不超过1.02

·滤波电容器采用金属全膜介质,具有体积小,损耗小(),运行温度低等特点

·内附熔丝和放电电阻

·无氯、环保型绝缘油

·电容器采用支架叠装,方便散热

   技术参数

·额度电压:6.3kV10kV35kV

·基波频率:50Hz

·调谐频率:5次、7次、11次、13次及以上

·工作方式:连续工作,自动/手动

·防护等级:户内柜式为IP20

·短路电流:31.5kA有效值。

·绝缘水平:

①高压端绝缘耐压

a、 全波冲击耐压1.2/50μS  60kV(峰值)

b、工频l分钟耐压:320kV(有效值)

      ②二次绕组之间及绕组对地的工频耐压(l分钟):3 kV(有效值)

      ③外绝缘相对地最小有效爬电距离:瓷绝缘≥216mm   合成绝缘≥240mm

  使用环境

Ø        环境温度:环境气温:-25℃~+45℃;

Ø        海拔温度:2000m及以下(≥2000m采用高原型);

Ø        湿度:不大于85%

Ø        月平均****相对湿度:90%25℃时);

Ø        耐地震能力:地面水平加速度0.2g,垂直加速度0.1g;按标准试验,安全系数≥1.67

Ø        安装地点无剧烈震动,地面倾斜不超过5°;

Ø        安装地点无导电及爆炸性尘埃,无腐蚀性气体污秽等级;

Ø        泄漏比距 瓷绝缘按18mm/KV,合成绝缘按20mm/KV(按****电压计算)。

注:若有特殊环境使用要求,请在订货时与我公司申明和协商。
